Näyttötestailuja

Saapikas

Saapikkaan korkoon tulee 5mm:n korotus.

Testailin alkuperäiskaavoja tuntuman saamiseksi, niiden tarkkuuden kartoittamiseksi ja kokeilujen mahdollistamiseksi. Kuvassa erikoisrakenne, jossa etupäällisen jatkeena oleva iltti pujotetaan iltissä olevan aukon läpi. Kokeilin iltin tukemista paikoilleen ompelemalla sitä samoihin tikkeihin päällisen tikkien kanssa.

Etupäällisen pituus kasvaa hieman lestiä pidentävän muokkauksen seurauksena. Toki nahka venyy, että pieni lestimuutos ei aiheuta välttämätöntä kaavamuutosta.

Iltti pitenee, kuvassa merkittynä arvioviiva (max keskikorkeudesta). Alanauhoituslista tulee kahdesta osasta, koska sen kaavoittaminen on niin simppelimpää päiden pidennystarvetilanteessa. Alanauhoituslistat jäävät limisaumarakenteessa ylänauhoituslistan päiden alle. Varrensuu on kaventunut.

Tutkailin miltä pistokkaan testikorko näyttää saapikkaan alla (molempiin tulee samankaltainen korko), se on alikorkea, siksi teippirullakorotus. Sirkkarenkaiden asemointia vielä säädän, se tulee olemaan samankaltainen kuin alkuperäiskengissä (kaavoissa siis vähän eri).

Pistokas

Sirkkarenkaiden läpi pujotettava nahkanaru -kiinnitys vaihtuu painonappikiinnitykseen. Korolle 5mm:n korotus.

Testasin Oonan muokattuja kaavoja ja totesin, että tarvitaan pidemmät varren takaosat sujuvan painonappikiinnityksen turvaamiseksi. Kuvassa myös testikorko.

Ajattelin myös kaavoittaa kärkikappaleen kaavan noin 5mm ylemmäksi, koska pinkominen vetää kärkikappaletta tarkoitettua pienemmäksi.

Testikorko syntyi kun alkuperäiskorosta otettiin pois pohjan äärireunojen ylimenevät osat. Korkeutta lisättiin ja myös pituutta inasen verran.


Saapikkaan ja pistokkaan reunankäsittely- ja rakennetestailua

Ammatillisen projektityön kenkieni yksi haaste on erivahvuiset päällisnahat. Tasoittelen eroja tukiliimakankain ja ohennuksin. Olen viikausfani ja raakareunadissari. Lähtöajatukseni oli tehdä lähes kaikki reunankäsittelyt viikauksin, testailujen jälkeen tulin järkiini. Valitsin tehdä saapikkaaseen vain raakareunoja sujuvuussyistä. Pistokkaassa viikaukset tulevat edukseen, toki teen niistä vielä litteämpiä kuin testiversiossa.

Näyttösuunnitelmien ja -testailujen palautus

Palautin tänään tiistaina 27.10.2015 Ammatillisen projektityön näytön suunnitelmat (pakolliset ja bonukset).

Näyttökansion sisältö:

Etulehti.

Tutkintotilaisuuden toteuttamissuunnitelma.

Arviointikriteerit 1/4.

Arviointikriteerit 2/4.

Arviointikriteerit 3/4.

Arviointikriteerit 4/4.

Aikataulusuunnitelma 1/2.

 Aikataulusuunnitelma 2/2.

Tekninen piirustus, saapikkaan ulkopuoli (sisäpuoli samankaltainen).

Tekninen piirustus, pistokkaan ulkopuoli.

Tekninen piirustus, pistokkaan sisäpuoli.

Materiaalinäytteet, saapikkaat.

Materiaalinäytteet, pistokkaat.

Reunankäsittely- ja rakennetestauksia

Reunankäsittely- ja rakennetestauksia.


Oheismateriaali

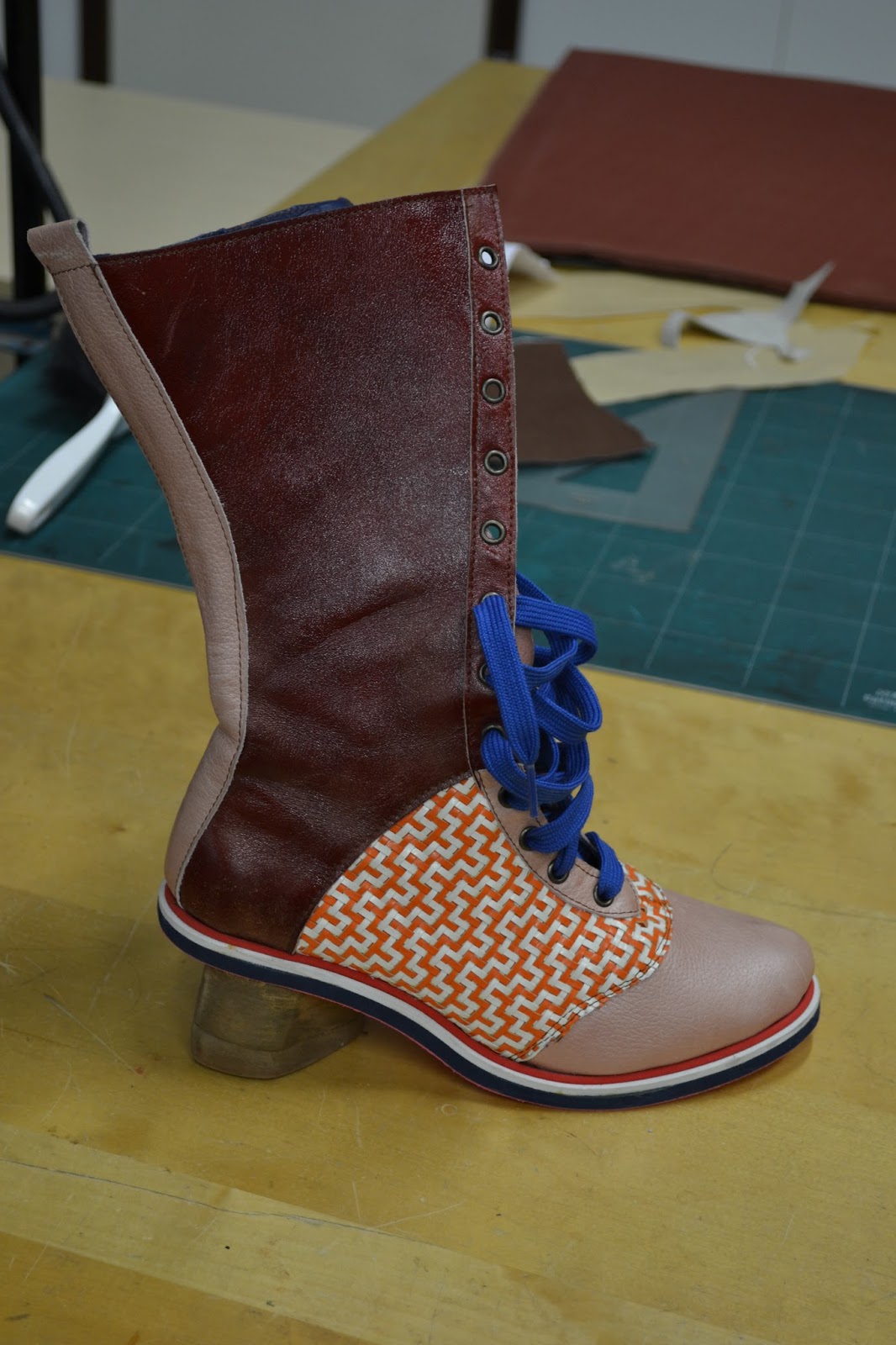

Alkuperäinen saapikas.

Alkuperäinen saapikas, testailuneulos ja lesti.

Alkuperäinen pistokas.

Testailuneulos ja testailukorko.

Pistokkaiden lestit.

Alkuperäiskaavakansio.

Ammatillisen projektityön esittely ja vaiheet

Ammatillisen projektityön näyttöni:

Teen yhdet nauhalliset nahkasaapikkaat ja yhdet nahkapistokkaat. Ne ovat jalkinesuunnittelijaopiskelija Oona Pylkkäsen Fly Hi -mallistosta ja tulevat hänen asiakkailleen Oonan osoittamilla lesteillä. Hän hoitaa asiakaskontaktin kokonaisuudessaan. Parantelen kaavoja ja protojen teknisiä ratkaisuja Oonan taiteellista visiota ja toiveita kunnioittaen.

2.9. Näin kaikki alkoi

Ajatukseni oli suunnitella ja toteuttaa oma pienmallisto kenkiä, kuulumistenvaihtokeskustelu Oonan kanssa sai minut toisiin ajatuksiin. Oona kertoi, että hänen Fly Hi -mallistokengilleen olisi ostajia, mutta tekijää ei ole.

Olin samaan aikaan innoissani ja positiivisesti järkyttynyt uudesta haasteestani. Enpä tiennyt silloin aikoinaan Oonan tekeillä olevia kenkiä ihastellessani ja niitä edelleen Hamkin muotinäytöksessä kuolatessani, että tulisin itse niitä vielä tekemään. Seuraavalla viikolla sain opettajan lopullisen hyväksynnän projektilleni.

5.9 Laitoin Oonalle tutkintotilaisuuden aikatauluja. Minulla oli parhaillaan työn alla kaksi muuta näyttöä. Aloitin yhteisen projektin valmistelutyöt siis päällekkäin muiden hommien kanssa.

10.9. Yhteistyön rajaus ja ekan tapaamisen sopiminen

Sovittiin että teen kaavafiksauksineen kaksi paria kenkiä Oonan asiakkaille Oonan hoitaessa asiakaskontaktit. Se oli yksinkertaisinta, sillä asiakkaat ja hän asuvat Helsingissä. Buukkasimme ensimmäisen tapaamisen.

14.9 Ekan tapaamisen sisällön sopiminen

Ehdotin että käymme läpi nykyiset kaavat, olemassa olevat kengät ja lestit. Puhuisimme muutoksista ja aikatauluista, sekä saisin suurimman osan materiaaleista.

16.9  Eka Oona-miitti koululla

Oona on viimeisen vuoden jalkinesuunnittelijaopiskelija, joten hänen tarvitsee käydä koululla enää harvakseltaan. Koitamme sovittaa tapaamiset niihin päiviin, jolloin hän on luontaisesti paikalla.

Oona-miitin sisältö oli se ennalta sovittu. Lisäksi Oona väläytti minulle mahdollisuutta tehdä jatkossakin sekä Fly Hi -jalkineita, että muitakin kenkiä. Olin ilahtunut, mutta vähän ihmeissäni, koska en ollut vielä päässyt tositoimiin tekemään Oonaa ylpeäksi. :)

Oonalla oli lyhyt lista toiveita. Hän halusi molempiin kenkiin 5mm lisäkorkeutta korkoihin.

Saapikkaisiin  hän halusi hieman lestimuokkausta, pidemmän iltin, varrensuuta kapeammaksi ja samantyyppisen koron kuin pistokkaissa.

Pistokkaisiin hän halusi vaihdettavaksi painonappikiinnityksen ja koron rajoittumaan pohjan ulkorajojen sisäpuolelle.

Nahkat ovat osittain samoja kuin alkuperäiskengissä, osittain eri. Katsoimme Tavastian materiaalivarastosta korvaavia materiaaleja pohjarakenteisiin. Kerroin myös teknisiä parannusajatuksiani.

Yhteydenpitoa

Ensimmäisen tapaamisen ja suunnitelmaviikon aloittamisen välissä pidimme myös yhteyksiä. Tiedotin muuttuvista aikatauluista, myöskin sairauslomastani käden vuoksi (23.9-6.10). Sovimme myös asioita eteenpäin.

20.10-27.10 Suunnitelmaviikko

Suunnitelmaviikon tuotoksista tulee erikseen postausta.

Viestittelimme Oonan kanssa yksityiskohdista.

27.10 Suunnitelmien palautus

29.10 Ammatillisen projektityön suunnitelmien esittely arvioitsijoille

30.10 - 23.11? Jalkineiden valmistus esi- ja oheistöineen

23.11? Valmiiden kenkien luovutus Oonalle ja sitä kautta edelleen asiakkaille

Fiilikset jalkineen valmistus -näytön jäljiltä

Pääsin aloittamaan näytön kaksi viikkoa myöhässä palattuani parin viikon sairauslomalta käsiongelmista. Tein näyttöä 7.10 klo 13.00 alkaen ja palautan kaiken näyttöön liittyvän huomenna 19.10, eli ihanneaikataulussa. Lisäksi tein extrana viimeiseen näyttööni liittyviä valmistelutöitä.

Suunnitelmaani olin kirjannut pitäväni jalkineen valmistuksen aktiiviviikon vasta viikolla 43 johtuen siitä että kuluva viikko 42 oli Tavastialaisten lomaviikko. Hamkin opiskelijoilla oli laukkukurssi, mutta täysien virtojen saanti oli vaihtelevaa ja epävarmaa. Paikoin virrattomuus viivästytti kenkien valmistumista, mutta sain kuitenkin kaiken valmiiksi ja ehdin myös lepuuttaa ja jumpata kättä. Eli viikon 42 ja 43 sisällöt menivät nyt päikseen. Oli hyvä saada taas yksi näyttökokonaisuus pois alta.

Käsiongelmat ovat värittäneet syksyn näyttöputkeani, valitettavasti. Sairausloma pidensi koulutusaikaani ja uusimmassa aikataulusuunnitelmassa olin myös huomioinut ettei kättä rasiteta liian kovalla tahdilla. Mitään järkeähän ei ole valmistua yksikätiseksi suutariksi. En yritä kerätä säälipisteitä, haluan vain sanoa, että näyttöjen tekeminen ei ole tapahtunut ihanneolosuhteissa. Käsi on tällä hetkellä ihan ok, tilannetta seurataan terveyskeskuksen toimesta.

Olen iloinen, että kengistä tuli aikalailla sellaiset kuin pitikin. Ne tulevat varmasti käyttöön.

Minustako yrittäjä?

Näkisin itseni helposti oman alani yrittäjänä. Olen tehnyt yrittäjänä töitä ennenkin, lisäksi olen yrittäjäperheen kasvatti.

Vahvuuksiani ovat ahkeruus, luovuus, idearikkaus, halu oppia uutta, sosiaalisuus, laaja kielitaito, periksiantamattomuus, rohkeus ja näppäräkätisyys. Osaan myös ottaa asioista selvää. Heikkouteni on kokemuksen vähyys nimeomaan suutarialan hommissa. Mutta se on korjattavissa oleva asia.

Suutarikoulutukseni aikana kiinnostuin luksuslaukkujen valmistuksesta ollessani harjoittelujaksolla luksuslaukkukoulussa Marseillessa. Myöhemmin olin harjoittelussa vielä luksuslaukkuateljeessa Luzyssa (myös Ranskassa), jonne olen menossa uudestaan valmistumiseni jälkeen.

Yksilöllisten luksuslaukkujen tekijöitä ei Suomessa ole, ei kilpailua siis. Laitteet ja tekniikat joita olen käyttänyt eivät ole tuttuja suomalaisille. Aloittaisin urani kotimaasta, mutta tavoitteeni olisi laajentaa toimintaa mahdollisimman paljon.

Laura, loput palautettavat paperit

Uusi aikataulusuunnitelma.

Ohennuksien näytepalat.

Työkortti.

Piirros valmiista kengästä.

Itsearviointi.

Laura, viimeistely

Käyttämäni tuotteet:

Vedenkestävä musta tussi: Syvensin sillä vuorin näkyvien raakareunojen mustuutta.

Musta syrjäväri: Värjäsin sillä pohjan reunoja.

Woly Juchtenglanz -hoitoaine: Se on rasva ja vahapitoinen värillinen kosteussuoja ja kenkävoide, joka suojaa ja kiillottaa kaikki sileät nahkalaadut. Toin sen itseasiassa kotoa.

Mustalla viimeistelypyörällä käsittelin pohjan reunat. Niistä tuli kiiltävämmät.

Musta kiillotusharja tekee hyvää jälkeä.

Laitoin kengännauhat paikoilleen. Valmis työ.

Valmis työ.

Valmis työ.

Laura, neuloksesta eteenpäin

Pinkopohjien muokkaus

Yksi yhteen -pinkopohjia ei ollut, joten muokkasin sellaiset lähellä sopivaa olevista (604, 41). Muitakin vaihtoehtoja on, mutta itse olen mieltynyt ottamaan teippikopiot lestinpohjista. Asettelen ne soveltuviin kohtiin pinkopohjien päälle. Ne ovat todella mainio apu kun laasaan tarkkoja äärirajoja. Alkua voi avittaa voimasaksilla.

Nyt pinkopohjat ovat oikeassa koossa. Lisäksi pohjan reunoja on muotoiltu pyöreämmäksi.

Ruuvipenkin avulla taivuttelin pinkopohjan sisässä olevaa lenkkirautaa. Siten sain pinkopohjan menemään myös kannan kohdalla lestinpohjan mukaisesti.

Suihkuttelin suihkepullon vedellä pinkopohjia hieman. Sitten naulasin ne kiinni (määlykone on tällä hetkellä epäluotettavassa kunnossa).

Jätin pinkopohjat puristumaan ja kuivumaan muotoonsa.

Pinkopohjat nuolevat lestinpohjaa.

Apunauhoitus ja esipingonta

Valmiisiin kenkiin tulee mustat kengännauhat. Valmistuksen aikana käytetään muita kengännauhoja, sellaisia joilla ei ole väliä vaikka likastuvat. Apunauhoitukseen en jättänyt rakosta, koska nauhoitusosien kuuluu olla valmiissa työssä reunat vastakkain.

Protovaiheessa aloin jo epäilemään, että standardilevyinen pinkovara ei riitä kantapäässä kun pinkopohjan ja kovikkeenkin pitäisi vielä mahtua paikoilleen. Valmiin neuloksen kanssa päädyin tekemään esipingonnan jo tässä vaiheessa, että saisin kantapääkohtaan venytettyä lisää pinkovaraa. Toimi.

Kapitus

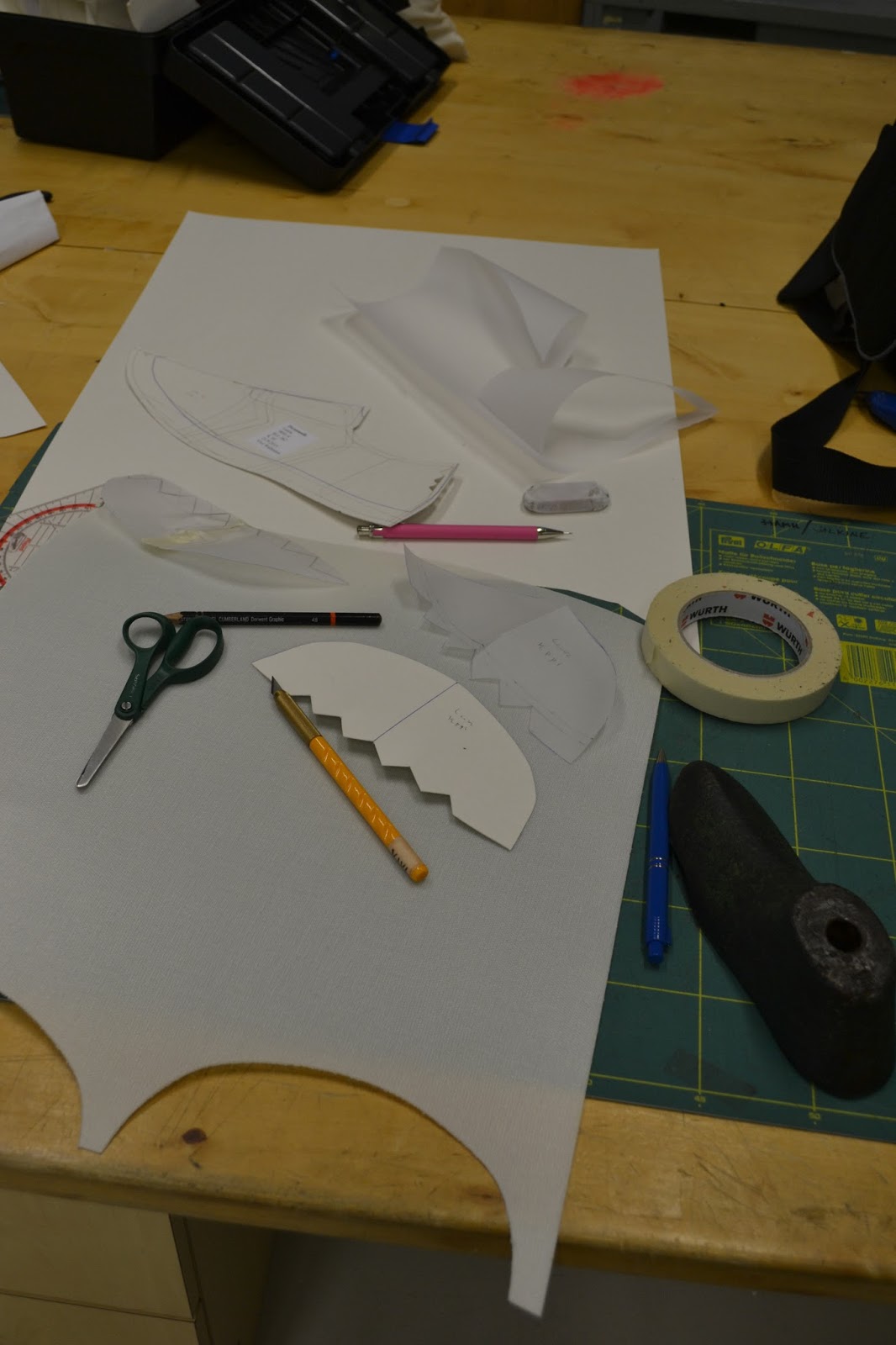

Tein oman kappikaavan, koska valmiissa meistiraudoissa ei ollut sopivaa. Yksinkertaistaen sanottuna, teen kappikaavan perusmallin vuorin linjoja apuna käyttäen jarrun taitolta. Yhteenliitetyt jarrun housuosat painelen lyttyyn. Sitten teen hammastuksen ja pahvikaavan.

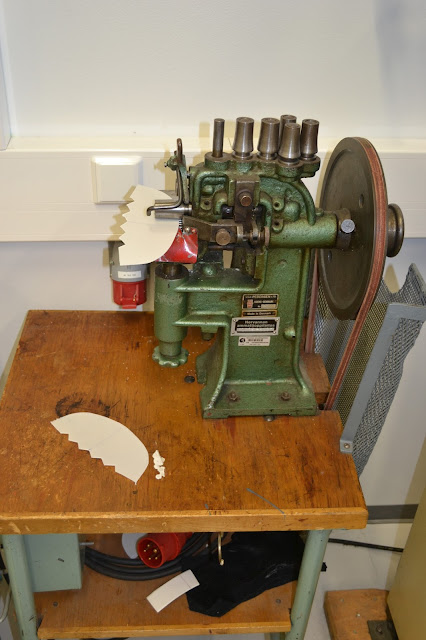

Yläreunan ohentamista.

Olen ottanut tavaksi ohentaa laasilla kapin sivuista leveähkösti. Tämä toimenpide vähentää kappien läpikuultamista.

Esikiinnitän kapit nykyisin aina käsin. Silloin ne saa asennettua tarkimmin, eikä ryttyjä tule. Termoplastiset kapit saa lämmitettyä kuumailmapuhaltimella.

Käytän kapituskoneen yläosaa varmistamaan kapin hyvän tarttumisen, silottamisessa ja tasaisessa lämmittämisessä varsinaista lestille laittoa varten.

Muotoilen kapilliset neulokset lestille apumerkintöjä ja käsiä hyväksi käyttäen. Kantapää kiinnittyy pinkopohjaan kontaktiliiman ja naulojen avulla.

Pingontaa

K-95 kontaktiliimat kuivumassa vuorin pinkomista varten.

Kärkikovikkeen valmistus ja kiinnitys

Leikkasin termoplastisesta kovikkeesta kärkikovikkeet meistillä.

Piirsin kärkikovikkeita ja mittanauhaa apuna käyttäen apulinjan kovikkeiden kiinnittämistä varten. Muotoilin kovikkeiden yläreunaa laasilla läpikuultamisen estämiseksi.

Vuorin allemenorakenteesta tuli murheenkryyni. Ohennuksesta, vasaroinnista ja litteäksi pakottamisesta huolimatta en onnistunut estämään läpikuultamista valmiissa työssä.

Pingotut vuorit. Laasasin niitä pohjasta sileiksi ja karheiksi. Niihin kohtiin mihin laasi ei ylettynyt, käytin hiekkapaperia.

Asensin kärkikovikkeet ison kuumailmapuhaltimen (myös silotusrulla), pinkopihtien ja kaarevan veitsen avulla.

Pingontaa

Laasasin kärkikovikkeet pohjasta sileiksi. Kuvassa liimat ovat kuivumassa päällisen pinkomista varten.

Pingoin päällisen ison kuumailmapuhaltimen ja pinkopihtien avulla.

Naulaus ja kannankoputus

Takaosan naulasin isommilla nauloilla, etuosan pienemmillä.

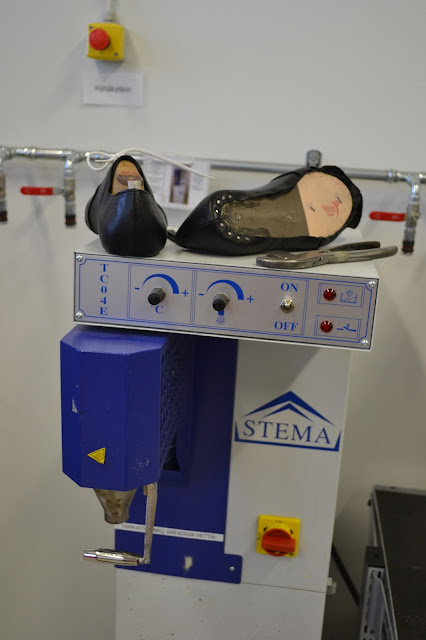

Kannankoputuslaite auttaa saamaan kannasta litteän, tasaisen ja selkeäreunaisen.

Siloittelua

Koitin vielä tasoitella kovikkeiden ja vuorin läpikuultamista.

Laasaamista ja täyttö

Kävin vesilaasilla hiomassa.

Paineilmapuhallinta käytän hiomapölyn irroittamiseen.

                               Läpinäkyvä paperi on loistava mm täytön kaavan tekemisessä.

Jäljensin ja leikkasin täyttöpalat Eva-levystä, joka on se mistä tällä hetkellä meillä tehdään täytöt.

Liimat kuivumassa.

Lämmitin liimapinnat, kiinnitin ne yhteen ja annoin olla hetken puristimessa.

Hioin vesilaasilla tasaiset pohjat. Vesilaasia käytetään varsinkin jos hiotaan metallia sisältäviä pintoja.

Randien valmistelu ja kiinnitys

Liimat kuivumassa.

Leikkasin randit ja rapsuttelin hiekkapaperilla liimattavat pinnat karheiksi.

Liimat kuivumassa.

Asensin randit käyttäen apuna merkitsemiskynää, kuumailmapuhallinta, voimasaksia ja pinkopihtejä.

Pohjituksen vaiheita eteenpäin

Leikkasin meistillä ja meistiraudalla välipohjat Eva-levystä (0,5cm).

Valmista tuli.

Karhensin liimauspinnat.

Kiinnitin välipohjan.

Puristin varmistaa kiinnittymisen.

Kuvassa on lesteissä kiinni olevat välipohjat, kiilakorkomateriaali (Eva-levy 1,0cm) kaavoineen ja meistillä leikatut ulkopohjat (Ibiza 3mm). Liimapinnat on karhennettu.

Kiilakorkomateriaali puristumassa kiinni.

Menin laasille muotoilemaan pohjat.

Ulkopohjien kiinnitystä.

Ulkopohjien puristamista.

Otin isoimmat roippeet pois kissankynnellä ja mattoveitsellä.

Laasasin pohjien reunat muotoon.

Kantojen naulaus

Naulasin kannat kannannaulauskoneella.

Naulat paikoillaan.

Kannan pehmustus ja pohjavuorin kiinnitys

Liimasin pehmukkeeksi naulojen päälle huopalevyä. Pohjavuoreissa on rutikuiva liimaus niiden asentamisen helpottamiseksi.

Lämpöilmapuhallin varmistaa liimapintojen kiinnittymisen.
